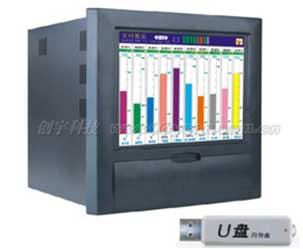

VX8000R 中長圖彩屏無紙記錄儀，40路萬能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
▲ 進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；
▲ 屏幕亮度可以自由調節；
▲ 高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警；
▲ 采用最新大規模集成電路，國際名廠元器件精心設計；
▲ 32M大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
▲ 全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
▲ 工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
▲ 支持真空度科學計數法顯示；
▲ 曲線顯示可以自由組合，自定義曲線顏色；
▲ 曲線走紙方式可設定橫向或縱向；
▲ 中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
▲ 內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
▲ 報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息；
▲ 使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
▲ 標準串行通訊接口：RS-485和RS-232C；
▲ 10M Ethernet標準RJ45接口；
▲ 標準Modbus通訊協議。除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行專業組態軟件，
無需專用驅動；
▲ 可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
▲ 集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
▲ 新型開關電源，85VAC～265VAC范圍內正常工作；
▲ 提供變送器+24VDC隔離配電；
▲ 金屬外殼，允許在惡劣的環境下使用。
三、主要技術指標
▲ 輸入信號
全隔離萬能輸入：VX8000系列儀表允許40路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V。
▲ 輸出信號
配電:8路配電,4組24VDC輸出，輸出電流50mA/組
32路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
最多8路模擬量變送輸出，4～20mADC,負載電阻＜600Ω
▲ 通訊、打印
通訊接口：RS-232C、RS-485和Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
打印接口：RS-232C直接連接串行微型打印機
▲ 記錄時間
|
記錄間隔 |
1S |
2S |
5S |
10S |
15S |
30S |
60S |
120S |
240S |
|
記錄時間 |
72小時 |
6天 |
15天 |
30天 |
45天 |
90天 |
180天 |
360天 |
720天 |
▲ 精度 ±0.2％FS
▲ 顯示方式：640x480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏，CCFL背光
▲ 保護方式： 內置Flash存儲器保護參數和歷史數據，斷電后可永久保存。
▲ 供電電源：開關電源85VAC～265VAC，50Hz±5%
|
