一、用 途

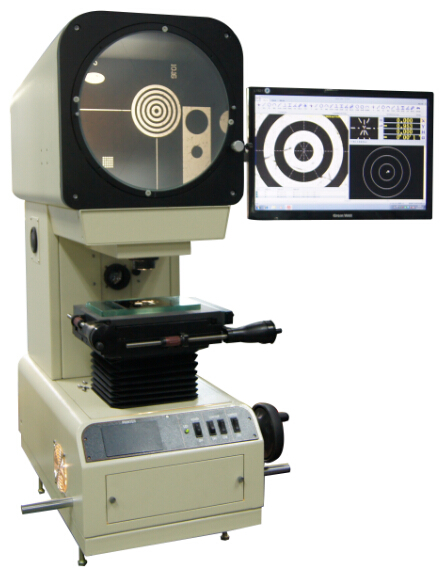

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如:樣板、沖壓件、凸輪、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。該儀器廣泛地用于機械制造業、儀器儀表和鐘表行業有關企業的計量室和車間。物鏡采用內分光結構,以“投影-視頻”雙檢測系統共存,具有投影儀、視頻儀檢測功能。
二、儀器的規格參數
2.1 投影屏:
投影屏尺寸(mm) Φ300
投影屏旋轉范圍 0°~360°
旋轉角度顯示當量 1′(計算機顯示6″)
旋轉角度準確度6′
2.2物鏡:
|
放大倍率 (×) |
10 |
20 |
50 |
100 |
|
物方線視場(mm) |
Φ30 |
15 |
6 |
3 |
|
物方工作距離(mm) |
73.16 |
67 |
42 |
24 |
|
是否帶分光 |
是 |
否 |
否 |
否 |
CCD放大物鏡:
|
放大倍率 (×) |
1 |
/ |
/ |
/ |
|
物方線視場(mm) |
Φ8 |
/ |
/ |
/ |
|
物方工作距離(mm) |
73.16 |
/ |
/ |
/ |
放大倍率誤差: 0.08%
2.3工作臺
(a) 工作臺面積: (340×152)mm2
(b) 工作臺行程:X=150mm Y=100mm Z=85mm
(c) X、Y行程顯示當量為1μm
X、Y坐標示值準確度(3+L/75)μm,其中L為測量長度,單位:mm
2.4 照明光源
透射照明 交流 12V 100W鹵鎢燈
反射照明 交流 24V 150W鹵鎢燈
CCD電源 直流 12V
2.5 儀器的外形尺寸(mm)
長×寬×高= 795×579×1058
2.6 儀器的總重量(kg):185
結構特點:
1. 物鏡采用內分光結構,以“投影-視頻”雙檢測系統共存,具有投影儀、視頻儀檢測功能。
2. 以現新JT12A-B外形為基礎,完善細節,體現現在產品設計的審美觀及市場視覺印象。
3. 工作臺行程(150×100)形式采用全鋁結構方式,達到窄臺面、大行程,重量輕,精度穩定等優點。
4. 可實現投影儀、視頻儀各項二維測量功能。 |
