主要功能

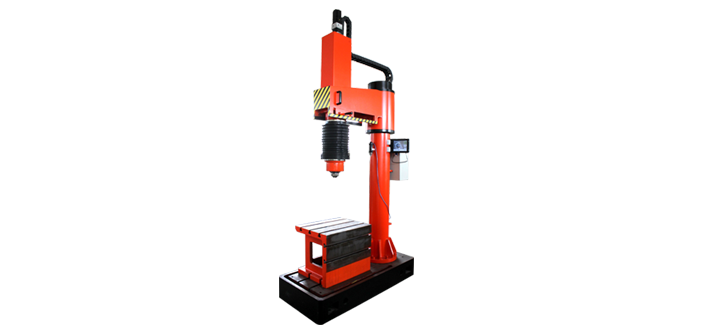

測量頭的前后移動和左右擺動由人工調節，搖臂可旋轉180°。 測試頭的上下移動自動控制，按一下測量鍵即可自動完成測試頭快速下行、減速、施加試驗力、保持、卸除試驗力、測試頭回到初始位置等動作。 立柱可直接安裝在車間地面上，可在立柱的三個不同方向上設置三個測量工位，用于測試三個不同尺寸范圍的工件。 用戶可通過觸摸屏設置各種測量參數。 機器配有壓痕自動測量裝置，可快速測得硬度值，測量精度高，無人為誤差。該裝置可對較粗糙表面上的壓痕進行100%的自動識別，無需人工輔助。 機器配有激光十字瞄準裝置，可用于方便地確定測試點。 機器配有角磨機，可方便地在現場打磨測試面。 用戶可對試驗力進行校正。 用戶可對硬度測量值進行校正。 用戶可對壓痕測量裝置進行校正。
參數
執行標準
試驗力
壓頭直徑
測量范圍
加力精度
示值誤差
重復性誤差
壓痕測量誤差
允許工件高度
喉深范圍
搖臂擺動范圍
壓頭最大垂直移動速度
工作電壓
最大功率
底臺尺寸
工作臺尺寸
外形尺寸
凈重 | GB/T 231.2、ISO 6506-2、ASTM E10、JJG150
500Kg、750kg、1000kg、3000kg
5mm、10mm
16HBW～650HBW
±1%
符合GB/T 231.2、ISO 6506-2、ASTM E10、JJG150
符合GB/T 231.2、ISO 6506-2、ASTM E10、JJG150
符合GB/T 231.2、ISO 6506-2、ASTM E10、JJG150
400～1000 mm (不使用工作臺) 20～500 mm (使用工作臺) 250～600 mm
180°
25 mm/s
AC 220V / 50 Hz
1500 W
500×700×200 mm （長×寬×高）
600×500×500 mm（長×寬×高）
1500×700×3000 mm
2100 kg(不含工作臺) | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
