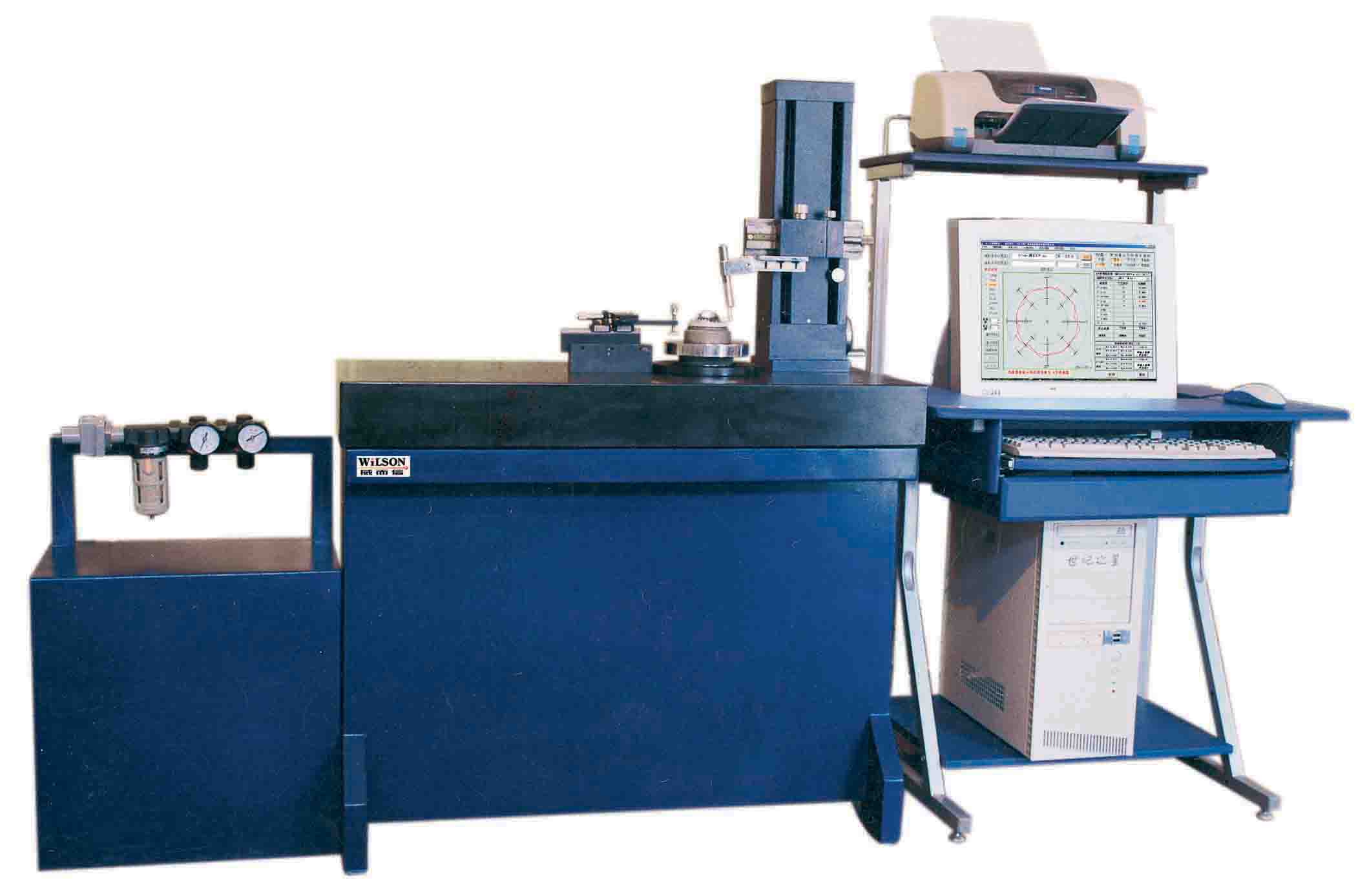

主要功能
可測環形工件的圓度、表面波紋度（Wc、Wp、Wv、Wt、Wa、Wq、Swm）、譜分析、波高分析、跳動量、同心度、垂直度、同軸度、平行度、平面度及軸彎曲度等。
適用范圍
本系列儀器廣泛應用于機械加工、電機、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。可測軸承、鋼球、滾針、滾子、電機軸、曲軸、圓柱銷、活塞銷、活塞、氣門、閥門、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。
主要參數
主軸精度： ±0.0125чm
系統精度： ≤0.03чm
數據采集： 進口圓光柵
量程范圍：30чm(半徑差)
傳感器分辨率：0.01чm(各量程檔不同)
測量范圍：最大直徑：ф140mm（亦可訂做ф260mm
ф400mm）
最小內徑：ф3mm
轉 速：96轉/分
電 源：AC 220V±10% 50Hz
氣源壓力：≥0.45Mpa
軟件界面簡介：
本軟件是基于中文版Windwos操作系統平臺下的測量分析軟件。界面親切，操作人性化。本軟件的數據處理析能力強大。除可處理圓度/波紋度等參數外，還可處理平行度、平面度、垂直度、同軸度、軸彎曲度等常用參數。
適用機型
DTP-1000系列、DTP-2000C/D、DTP-3000系列
數據處理分析界面
數據采樣界面
波高分析界面
譜分析界面
同軸度界面
|
