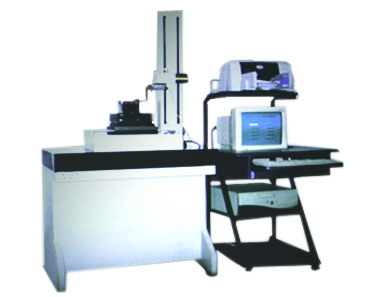

可測量各種精密機械零件的素線形狀，直線度、角度、凸度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距等參數。
適用范圍
本系列儀器廣泛應用于機械加工、電機、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。可測軸承、滾針、滾子、電機軸、曲軸、圓柱銷、活塞銷、活塞、氣門、閥門、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。
主要參數
導軌直線性系統精度：≦0.2μm /100 mm
測量長度：≦220mm
Y 量 程：10mm
電感傳感器：1 / 65536
光 柵 尺：X向分辨率1μm，全長誤差±1.5μm
可測零件直徑：內圈≦300 mm，外圈可較大
氣源壓力：≧0.45Mpa
環境要求：溫度：10～30℃；相對濕度：＜85%
功率需求：約400W；交流220V±10%，50Hz
MMD輪廓儀系列選型指南
|
儀器系列 |
儀器型號 |
測量范圍 |
備 注 |
|
X方向 |
Y方向 |
量程/分辨率 |
|
100系列 |
100A型 |
100mm |
4mm |
1 ：4096 |
用于測量表面形線，如直線度、凸度、對數曲線等參數。 |
|
100B型 |
100mm |
10mm |
1 ：65536 |
除了可測表面形線，還可測各種溝槽形狀（槽深、槽寬）、角度、倒角、圓弧、圓心距、溝位等參數。 |
|
220系列 |
220A型 |
220mm |
10mm |
1 ：65536 |
除了可測表面形線，還可測各種溝槽形狀（槽深、槽寬）、角度、倒角、圓弧、圓心距、溝位等參數。 |
|
220B型 |
220mm |
10mm |
1 ：65536 |
由于部分元件采用進口件，不但精度高，而且穩定性好。除了可測表面形線，還可測各種溝槽形狀（槽深、槽寬）、角度、倒角、圓弧、圓心距、溝位等參數 |
|
220型 |
220mm |
4mm |
1 ：4096 |
用于測量表面形線，如直線度、凸度、對數曲線等參數。 |
